監視カメラ操作パネル ND-7678 CONTROL MODULE
本装置は、i.MX31ボードを使用した、汎用型監視カメラ制御装置です。

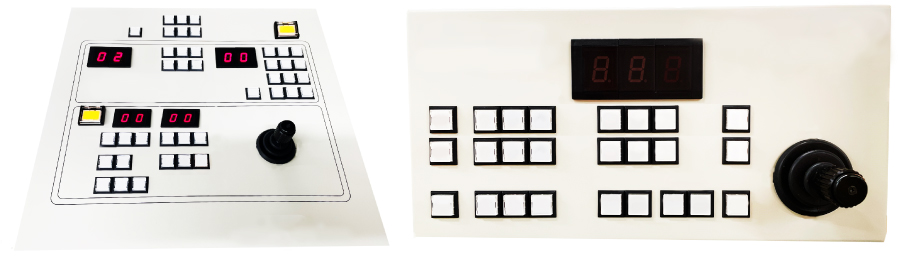

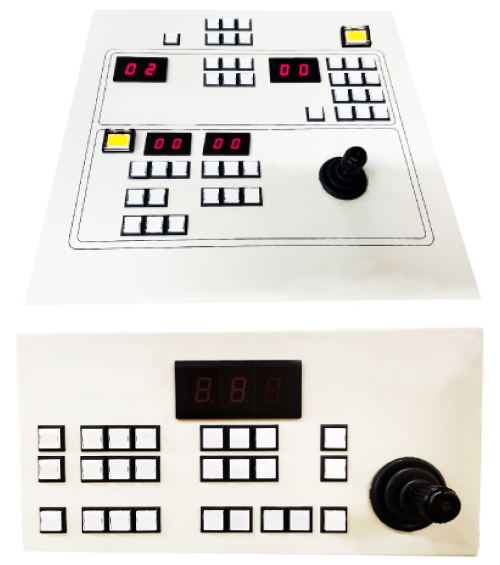

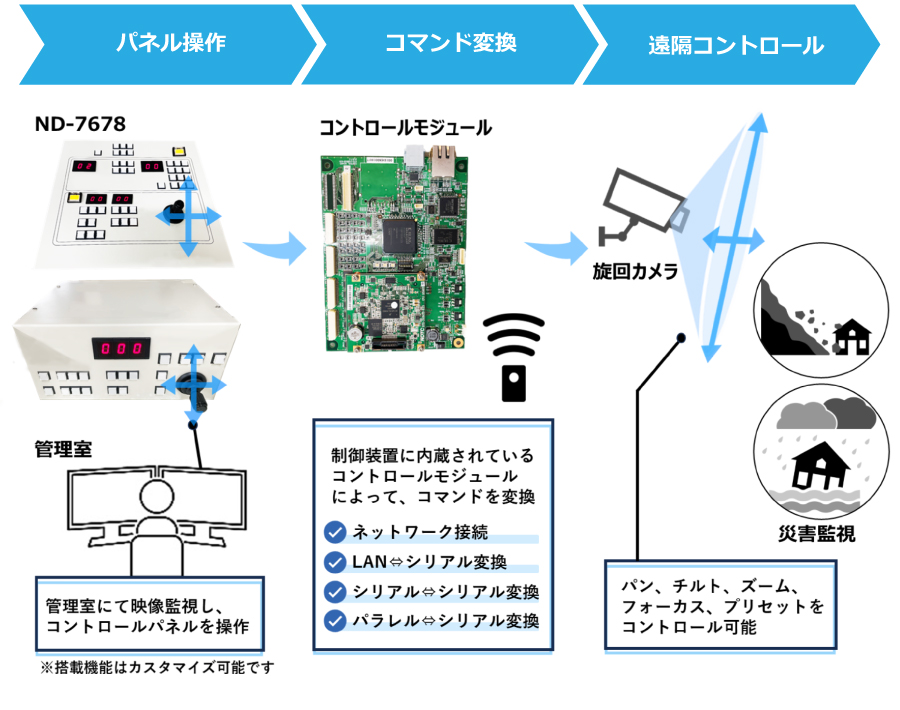

- システムコントロール機能を有し、電動旋回監視カメラのパン、チルト、ズーム、フォーカス、プリセット等をコントロールします。
- ネットワーク接続機能を有し、ネットワーク経由操作端末(PC)からの制御コマンド変換をおこないます。
特徴
- システムコントロール機能をソフトウエアで構築します。
- LAN⇔シリアル変換機能を有します。
- シリアル⇔シリアル変換機能を有します。
- パラレル⇔シリアル変換機能を有します。
仕様
項目 | 説明 | |
---|---|---|
OS | Debaian 4.1.2-2.5 Linux version 2.6.22.6 |
|
動作周波数 | ARM9 400MHz | |
ネットワーク | 適合コネクタ | RJ-45 1ch |
通信速度 | 10BASE-T/100BASE-TX IEEE802.3準拠 | |
伝送方式 | 全二重通信 | |
通信プロトコル | TCP/IP SSH | |
シリアル | RS-232C インタフェース |
RS-232Cポート① ※RS-422ポート①と排他使用 RS-232Cポート② ※RS-422ポート②と排他使用 ※2 |
適合コネクタ | RS-232Cポート① ※RJ11 その他のポート ※BM04B-SRSS-TB(LF)(SN) 日圧 |
|
ポート数 | 2ポート① (※2では1ポート) | |
RS-422 インターフェース ※2 |
RS-422ポート① ※RS-232Cポート①と排他使用 RS-422ポート② ※RS-232Cポート②と排他使用 RS-422ポート③ RS-422ポート④ |
|
適合コネクタ | BM$B-SRSS-TB(LF)(SN) 日圧 | |
全ポート数 | 4ポート(※2では1ポート) | |
通信使速度 | 1,200~115,200bit/s ※コンソールは 115,200kbits/s | |
キャラクタ構成 | データビット8bit、パリティビットなし、ストップビット1bit | |
フロー制御成 | 無し | |
接点 | 入力 | 無電圧接点 64ch |
出力 | オープンコレクタ出力 64ch(各100mAMAX) (電源供給は外部電源による MAXDC25V) |
|
質量 | 約100g | |
消費電力 | 最大5W以下(接続付加により変動する) | |
電源電圧 | DC5V(±0.5V) | |
動作保障温度 | 0℃~40℃ | |
外形寸法(基板) | 110(W)mm×150(H)mm×10(D)mm 突起部除く |
※詳細は打ち合わせによります。
※記載事項は予告なく変更することがあります。
