防犯カメラ付き防犯灯
街を見守る…
昼も、夜も。
防犯カメラ付き防犯灯
LED灯とカメラ、記録装置を一体化
RFキーで無線ON/OFF
不正なアクセスを防止
（方式特許出願中）
※特願2014-146981
約14日の映像録画
microSDXCカード128GB内蔵
簡単工事
配線は電源のみの簡単工事
概要Overview
防犯カメラ付き防犯灯
防犯カメラは、「犯罪行為を事前に起きにくくする」為のカメラであり、撮影した映像を伝送、記録、表示などの処理を行います。
犯罪に繋がる道筋を未然に防いで、高い犯罪抑止効果を求めるカメラになり、実際に防犯カメラを設置している場所では犯罪抑止効果が大きく出ているのが特徴です。
昨今 凶悪犯罪、ストーカー、個人宅や自家用車へのいたずら行為が増加し、自治体のみならず、個人でも防犯カメラを導入したいというニーズが高まっています。
また、防犯灯もLED照明の普及が進み、消費電力が低減されたLED防犯灯を設置する動きが加速しており、ランプ交換頻度を長く、かつ消費電力が少ないというLED照明の採用が活発化しています。
私たち日興電気通信はそのニーズに応えるべく、50年以上携わっている『映像』の技術と
映像品質、ネットワークと監視カメラシステムのノウハウを組み合わせた,
防犯カメラ一体型防犯灯
『OwlViewシリーズ』を提案します。
特長Features
明かりと映像で安心安全を提供

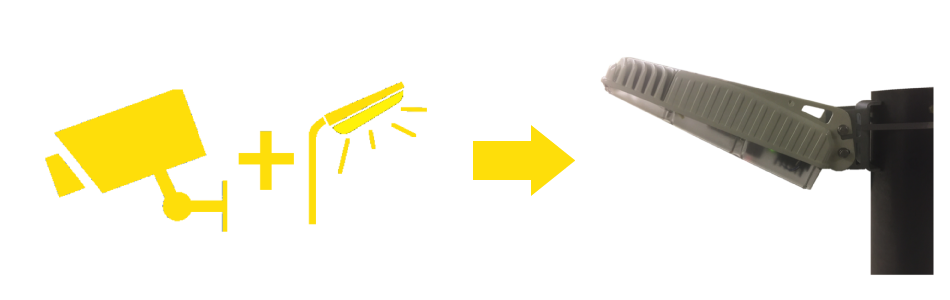

LED防犯灯と防犯カメラ、記録装置を一体化することで、防犯能力を大きく高めました。
LED防犯灯で明るい映像を提供しつつ、犯罪捜査に活用することもできる装置です。

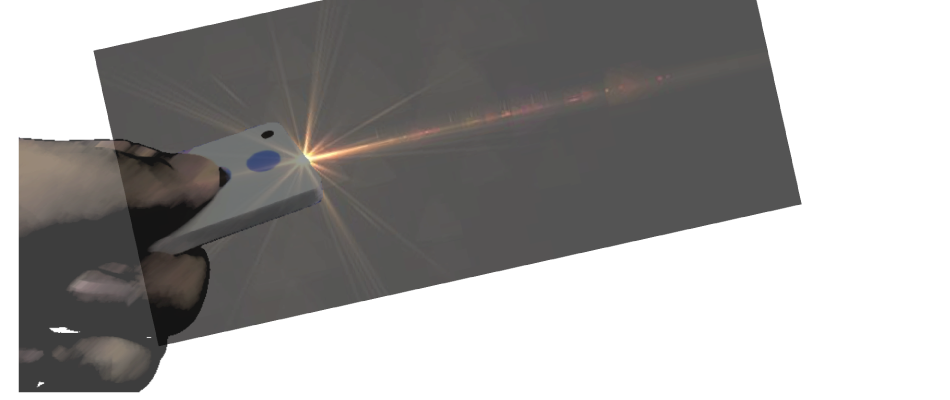

RFキーで無線LANをON/OFF
映像取得を無線LANで行う為、高所作業車の準備、道路使用許可等の工事をして機器を取り外し、記録媒体を取り外すといった手間の必要はありません。
しかし、無線LANを搭載した防犯カメラを街路などに設置する場合、常時電波を発信していてはいけないと指導がある場合あります。
防犯カメラの設置・運用にあたっては、犯罪の予防効果を高めることと、プライバシーの保護を図ることのバランスをとる必要があります。
RFキーによって無線LANのON/OFF制御を行えるため、常時電波を発することはありません。
また、他の製品では無線LANを利用して機器に接続して中の映像データを盗られてしまう可能性がありますが、必要な時のみ暗号化したRFキーを使用して無線LANのON/OFFを行うため、画像の取扱い、情報の漏えい防止、画像データの保管など管理を適切に行う事ができ、セキュリティ上の安全確保やプライバシーの保護ができます。
（方式特許出願中）

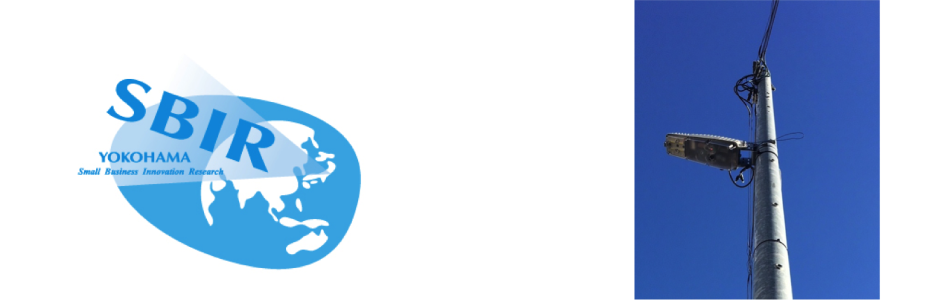

SBIR（中小企業技術革新制度）
に認定された「防犯機器の新しい形」
横浜市経済局ものづくり支援課「H28年度横浜市中小企業新技術・新製品開発促進事業及び「H29年度横浜市中小企業新技術・販路開拓支援事業」 (SBIR) 新技術・新製品開発促進助成対象事業として採択されました。
広い撮影範囲で犯罪を見逃さない

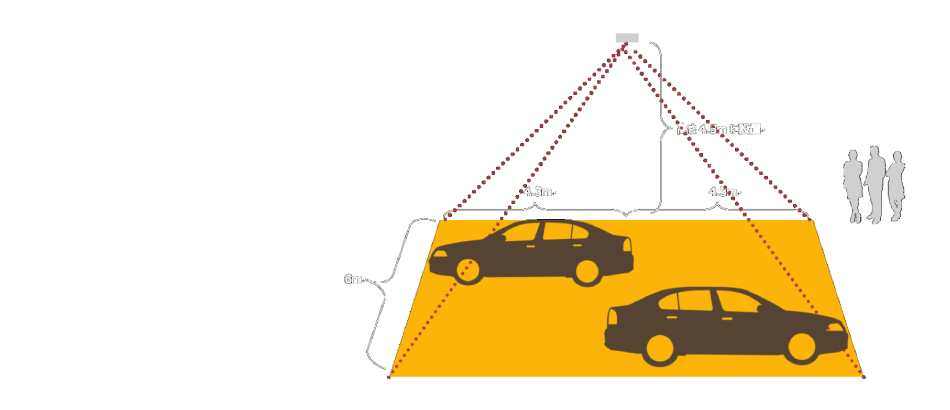

推奨する設置位置からの撮影範囲は約横8.6m×縦6mになり、乗用車約4台分の撮影範囲です。
※一般的なセダンタイプの乗用車は全長約4.5m、全幅約1.8m程度
歩行者が安心できる光で犯罪を防止

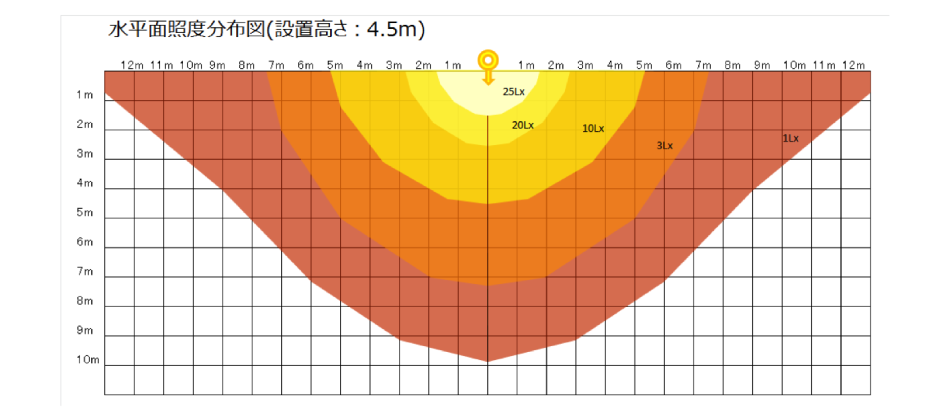

LEDの明るさはFL20相当（日本防犯設備協会ランクSS相当）
犯罪が多発する暗がりを明るく照らし、犯罪を未然に防止！
鮮明な映像を長時間録画
約14日間の映像を高解像度で録画可能。

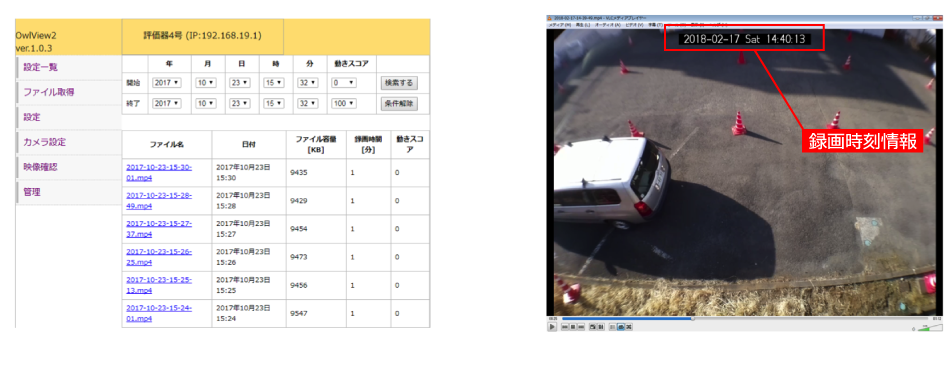

専用ソフトウェアは必要無く、ライセンスは不要で、汎用的なブラウザであるGoogle Chromeにより接続して、映像データをダウンロードします。
GPSによる正確なタイムスタンプも行うので犯罪捜査に活用出来ます。
使い方How to Use
設置も配線もシンプルで電源を投入したら運用開始
電柱やポールに設置
従来のLED防犯灯と同じ様に取り付けステーの取付穴にバンドを通し電柱又はポールに巻きつけてしっかり固定して下さい。
電源を配線
電源の配線を行って下さい。防犯カメラの映像は内蔵のmicroSDXCカードに自動的に録画されます。
ダウンロード
映像データのダウンロードは一般的なノートPCで可能。必要に応じて、専用のRFキーでOwlViewⅡの無線LANをオンにして録画映像をダウンロード。

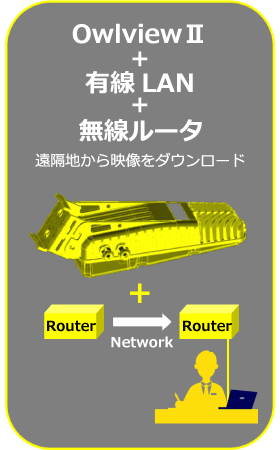

運用方法に合わせたオプション

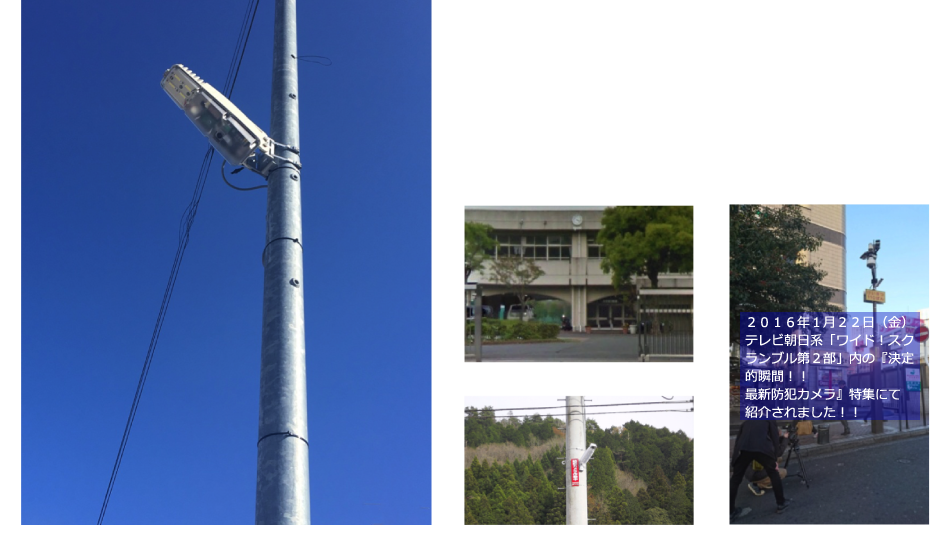

導入実績Application Results
防犯カメラ業界で市場もニーズも拡大
OwlViewシリーズは高解像度の映像、設置コストの低減、RFキーと無線LANの併用によるセキュリティの強化をコンセプトの防犯カメラ付防犯灯です。
高解像度の映像とシンプルな機能、容易な設置で、公共監視から個人のお客様まで幅広い業界の防犯灯・防犯カメラとして採用されております。
デモ動画Sample Movie
仕様Specification
| 内容 | 仕様 | |
|---|---|---|
| 照明部 | 光源 | LED |
| 光温度 | 5,000K | |
| 全光束 | 約1,800lm | |
| 光源寿命 | 40,000時間 | |
| 規格 | FL20相当（日本防犯協会ランクSS 相当※1） | |
| カメラ部 | 撮像素子 | 1/4型 CMOS |
| 録画部 | 映像圧縮方式 | H.264 |
| 録画解像度 | 1640×1232 / 1920×1080 / 1280×720 | |
| 記録媒体 | microSDXCカード(128GB)※2 | |
| 映像ビットレート | 750kbps | |
| 録画モード | ループ録画 | |
| 無線LAN部 | 通信方式 | IEEE802.11n |
| RF受光部 | 周波数 | 314.95MHz±50kHz |
| ID登録数 | 30 | |
| GPS部 | 受信周波数 | 1575.42MHz |
| 更新間隔 | 毎秒1回 | |
| 全体 | 電源電圧 | AC100V±10% 50/60Hz |
| 周囲温度 | -20～+45℃ | |
| 湿度 | 10%～90% | |
| 設置方法 | ステンレスバンド等にて電柱等に設置する | |
| 防水性 | IPx5 | |
| 消費電力 | 最大27W（LED照明部：22W、 カメラ・録画部：5W） | |
| 外形 | 約441(W)×143(H)×139(D)mm（突起物は含まず） | |
| 質量 | 約3kg以下（取付金具は含まず） | |
※1：クラスSSは、クラスB+にて設置間隔が12~16m。クラスB+は、照明の効果として「4m先の歩行者の挙動・姿勢などがわかる」、平均水平照度3ルクス
以上、道路中心線上及び道路両端の鉛直照度の最少値0.5ルクス以上。
※2：本体は1年保証、microSDXCカードは消耗品の為保証外です。
＜外観図＞
＜付属品＞
| 項目 | 数量 | 備考 |
|---|---|---|
| microSDXC カード | 1枚 | 128GB |
| RFキー | 1台 | |
| 専用取付金具 | 1式 | ボルト、ワッシャ、スプリングワッシャ付 |
＜オプション＞
| 項目 | 内容 | 備考 |
|---|---|---|

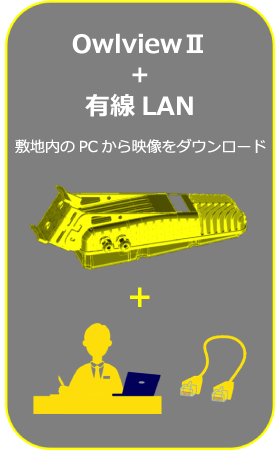

| 有線LAN対応 | 10/100BASE-TX | リアルタイム映像を閲覧中は録画出来ません。 |

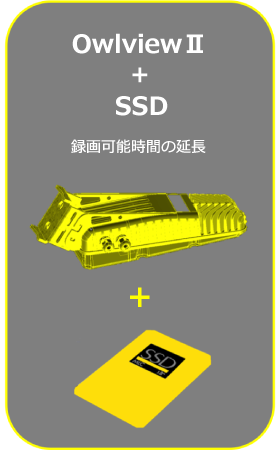

| SSD対応 | 256GB、512GB | OwlView本体からUSBケーブルを延長し、別付の屋外筐体に実装します。 |
＜録画ファイル容量について＞
| ビットレート設定 | 750kbps |
| 録画日数※ | 約14日間 |
※：microSDXCカード(128GB)
＜注意事項＞
| 使用上のご注意 |
●LED には、同じ形式・形状であってもバラツキがあり、光色・明るさが異なる場合があります。御了承ください。 ●安全上、LED を直視しないでください。 ●LED は交換できません。 ●施工時の一時的な点灯確認以外で日中に点灯しないでください。 ●無線LAN又は有線LANで接続時にリアルタイム映像を閲覧を行っている時は録画出来ません。 ●microSDXC カードは品質にバラツキがあります。耐久性・書換回数が異なるため、定期点検時に交換をお勧めいたします。 ※定期点検は納入業者様にご相談下さい。 ●以下のような環境で使用する場合は、サージプロテクターユニットを利用してください。 ※サージとは、落雷や雷雲・大型工業機械等の影響により、異常に高い電圧が 瞬間的に発生する現象です。 ・避雷針等の直撃雷に呼応して生じる誘導雷（異常高電圧）が流れる近く。 ・雷雲間・雷雲内・落雷等の静電誘導による間接的な大電流が流れる近く。 ・高圧電流の流れる送電線及び鉄塔の近く。 ・高電圧・大電流が発生するモーター動力機器の近くや工場。 ・アーク発生時にノイズを放射するアーク溶接機の近くや工場。 ・高電圧を放電するネオン看板等の近く。 |
