PCM光伝送装置（ND-6414/6415　OPT-Tx/OPT-Rx）

ＰＣＭ光伝送装置はＮＴＳＣ方式による映像信号と音声信号、制御信号、ＲＳ２３２Ｃ通信を光ファイバーケーブルで送受信可能です。
映像がデジタル伝送になるため、映像の劣化が極めて少なく従来のＰＦＭ 方式に比べ、安定した映像伝送を実現しました。

特徴

  • PCM光伝送装置はNTSC方式による映像信号と音声信号、制御信号、RS-232C通信を光ファイバーケーブルで送受信します。
  • 映像がデジタル伝送になるため、映像の劣化が極めて少なく従来のPFM方式に比べ、安定した映像伝送を実現します。
  • TXタイプとRXタイプがあり、対向で使用します。
  • 小型の筐体にも関わらず、多機能です。
  • 映像を除きすべて双方向に信号を伝送します。
  • シングルモードファイバーを使用して、20kmまでの伝送が可能です。
  • マルチモードファイバーを使用して、5～10kmまでの伝送が可能です。

（但し、ファイバーケーブルの布線条件によります。）

仕様

項目 ND-6414/6415
光伝送方式 SM・GIファイバー2芯で双方向伝送
光波長帯域 1.3μm帯
変調方式 PCM-IM方式
光伝送速度 155.52Mbps
発光素子 レーザーダイオード（LD）
受光素子 ピンフォトダイオード（PD）
映像信号
NTSC方式準拠		 信号帯域 60Hz～4.2MHz
入力/出力レベル 75Ω不平衡で1Vp-p
入力/出力コネクタ BNC
適合ファイバーケーブル SM : ND-6414/ND-6415
　　　伝送距離 約20Km（オプション約40Km）
GI : ND-6414GI/ND-6415GI
　　　伝送距離 約5Km
光コネクタ
SC型 光コネクタ 		光出力レベル -15dBm以上（SM）
-15dBm以上（GI）
最大受光レベル -8dBm以下（SM）
-8dBm以下（GI）
最小受光レベル -30dBm以上
パラレル制御信号
32項目の双方向接点情報		 転送遅延時間 約1msec以内
入出力
インターフェース		 フォトカプラ
入力 D-sub37ピン　オス座
入出力コネクタ 出力 D-sub37ピン　メス座
音声信号 電話音声帯域 300Hz～3.4KHz 2cH
入出力
インターフェース		 600Ω 平衡 0dBm
入出力コネクタ D-sub15ピン（メス座）
RS-232C 最大19.2Kbps伝送
入出力コネクタ　D-sub9ピン（オス座）
アラーム機能 送信アラーム/受信アラーム
アラーム時　メイク接点出力
出力コネクタ　D-sub15ピン（メス座）音声用コネクタと共用
電源 AC100V ±10%　50/60Hz
消費電力　約10W
使用条件 電源　連続
使用温度／湿度 温度0℃～40℃　湿度40%～85%
外形寸法 213(W)×49(H)×290(D)mm（突起部を除く）

　※記載事項は予告なく変更することがあります。

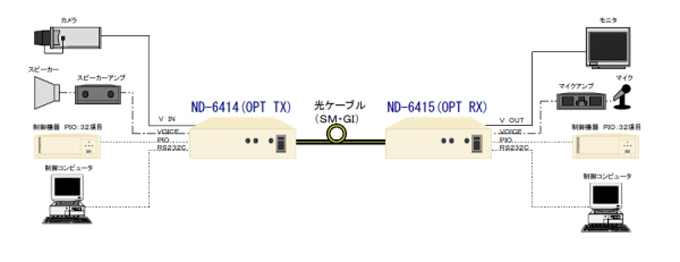

システム例構成図
