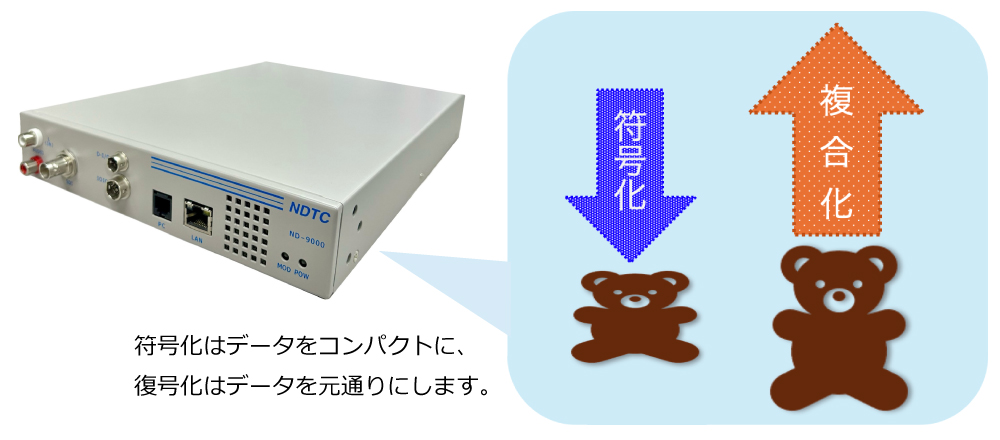

マルチコーデック装置（ND-9000）仮名称
映像・音声の制御(H.265/H.264/MPEG)から、符号化・復号化ができるマルチコーデック(エンコーダ/デコーダ)です。当社は設計・製造・保守・修理のすべてを行っています。1Uハーフラックサイズの小型筐体で、スペースを取らずに設置できます。累計約5000台の導入実績があり、低遅延かつ、オプションの種類が多いことが特徴です。

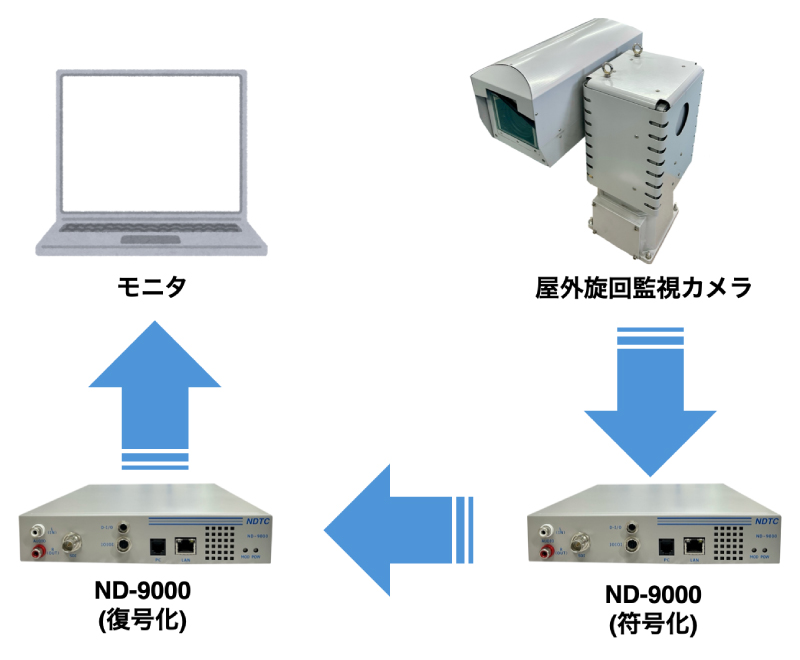

機能性とオプション
HD映像をSD映像にダウンコンバートする機能や、LAN通信をシリアル通信に変換する機能があります。また、映像にテキストを重ねて表示するスーパーインポーズ機能も備えており、様々なシーンでご利用いただけます。
※建電協(国土交通省仕様にも対応)
カスタマイズ例
- ボードタイプ
- ビットマップ重畳機能
- ダウンコンバート
- H264/MPEGシームレス切替
- 短時間での受信切替 etc.
導入実績
屋外旋回監視カメラと連携して使われることが多いため、目的・用途は同様になります。主に道路・電力施設・河川・防衛・港湾・消防関係・空港などで利用されています。
道路では…
主に渋滞や事故、違反の監視をします。渋滞時の混雑状況をいち早く確認し、ドライバーに伝えます。あおり運転および犯罪の防止(抑止力)や、事件・事故の原因究明などにも役立ちます。
空港では…
滑走路やエプロンを監視します。飛行機同士や車両、動物などとの衝突事故を防ぎます。また、天候も監視します。視界の確保、滑走路の凍結など、事前に危険を察知し、安全運航できる仕組みを作ります。
河川では…
水位の監視をし、氾濫の危険を早急に把握することができます。近年、全国的に気候変動による大雨に見舞われており、河川氾濫の可能性が高まっています。そのため、水害の危険を察知する用途で使用されています。
火山では…
火山活動のリアルタイム監視に用いられています。噴火から人々の安全を守るために、24時間体制で火山の動きを撮影しています。自然の危険から命を守るための監視をします。
防衛事業では…
自衛隊の基地など、国を守る拠点となる施設に導入されています。港湾と同様に、侵入者対策として監視をしています。
港湾では…
不審な船などの侵入者対策の監視を行います。密輸や密入国、テロといった、外部からの脅威にいち早く気付けるようにします。また、不法投棄の対策にも用いられています。
電力施設では…
発電所などでは、安全性とセキュリティのためにカメラが設置されています。監視を通して、事故の防止や、安定した電気供給のサポートを行います。また、工場のプラント監視に使われる場合もあります。
消防関係では…
高所にカメラを設置し、システムと連携して火災や事件・事故が起きた場所をリアルタイムで映し出すことができます。消火活動や救急活動、災害対応などを円滑に行うための監視をしています。
仕様
表は横スクロールしてご覧ください。
| 項目 | ND-9000（仮名称） |
|---|---|
| 全般 | |
| 外形寸法 | 幅 ：210mm 高さ：44mm 奥行：290mm |
| 質量 | 3kg以下 |
| 電源 | AC100V±10% 50/60Hz |
| 消費電力 | 25W以下 |
| 動作環境 | 温度：-10℃〜50℃（動作保証）/ 0℃〜40℃（性能保証） 湿度：10%〜90%（結露なきこと） |
| 仕様 | |
| 映像入出力 | 信号形式：SDI(デジタルコンポーネント) 信号規格：1080i/59.94、720p/60、480i/59.94(SMPTE-292M、259M準拠) |
| 音声入出力 | 信号形式：エンぺデッドオーディオ |
| 映像符号化方式 | H.264/AVC High/Main Profile 4.0/3.0(ISO/IEC14496-10) |
| 音声符号化方式 | MPEG1 Layer2(ISO/IEC11172-3) MPEG2 AAC(ISO/IEC13818-7) MPEG4 AAC(ISO/IEC14496-3、ADTSフォーマット) |
| 解像度 | 1920(H)×1080(V) 1280(H)×720(V) 720(H)×480(V) |
| 映像符号化レート | 128kbps～15Mbps |
| 音声符号化レート | 0kbps～384kbps |
| 多重化方式 | TS(トランスポートストリーム) TTS(タイムスタンプトラスポートストリーム) |
| ネットワークインターフェース | 10Base-T方式規格：IEEE802.3 100Base-TX方式規格：IEEE802.3u |
| サポートプロトコル | IP、ICMP/Echo、TCP、UDP、HTTP、FTP、telnet、NTP |
| マルチキャスト機能 | あり |
| トータル遅延時間 | 250msec以内 |
